01
Estrutural
Fundações, pilares, vigas e lajes dimensionados e modelados. Geometria e cargas saem do mesmo lugar.
02 / Projetos
Estrutura, elétrica e hidrossanitário no mesmo modelo tridimensional. O conflito entre uma viga e um ponto de esgoto aparece na tela — não na parede que já foi levantada.
Por que BIM importa pra você
Projeto em 2D é um desenho por disciplina, cada um no seu arquivo. Ninguém confere se conversam. O choque só aparece na obra — e aí vira quebra-quebra, aditivo e atraso.
Em BIM, as disciplinas moram no mesmo modelo. Estrutura, elétrica e hidrossanitário são conferidas umas contra as outras antes de a primeira fôrma ser montada.
Fundações, pilares, vigas e lajes dimensionados e modelados. Geometria e cargas saem do mesmo lugar.
Quadros, circuitos, eletrodutos, iluminação e pontos. Memorial de cálculo de demanda e quadro de cargas.
Água fria e quente, esgoto, ventilação e águas pluviais. Reservação, recalque e área técnica detalhadas.
As três disciplinas sobrepostas no mesmo modelo, com os conflitos identificados e resolvidos em projeto.

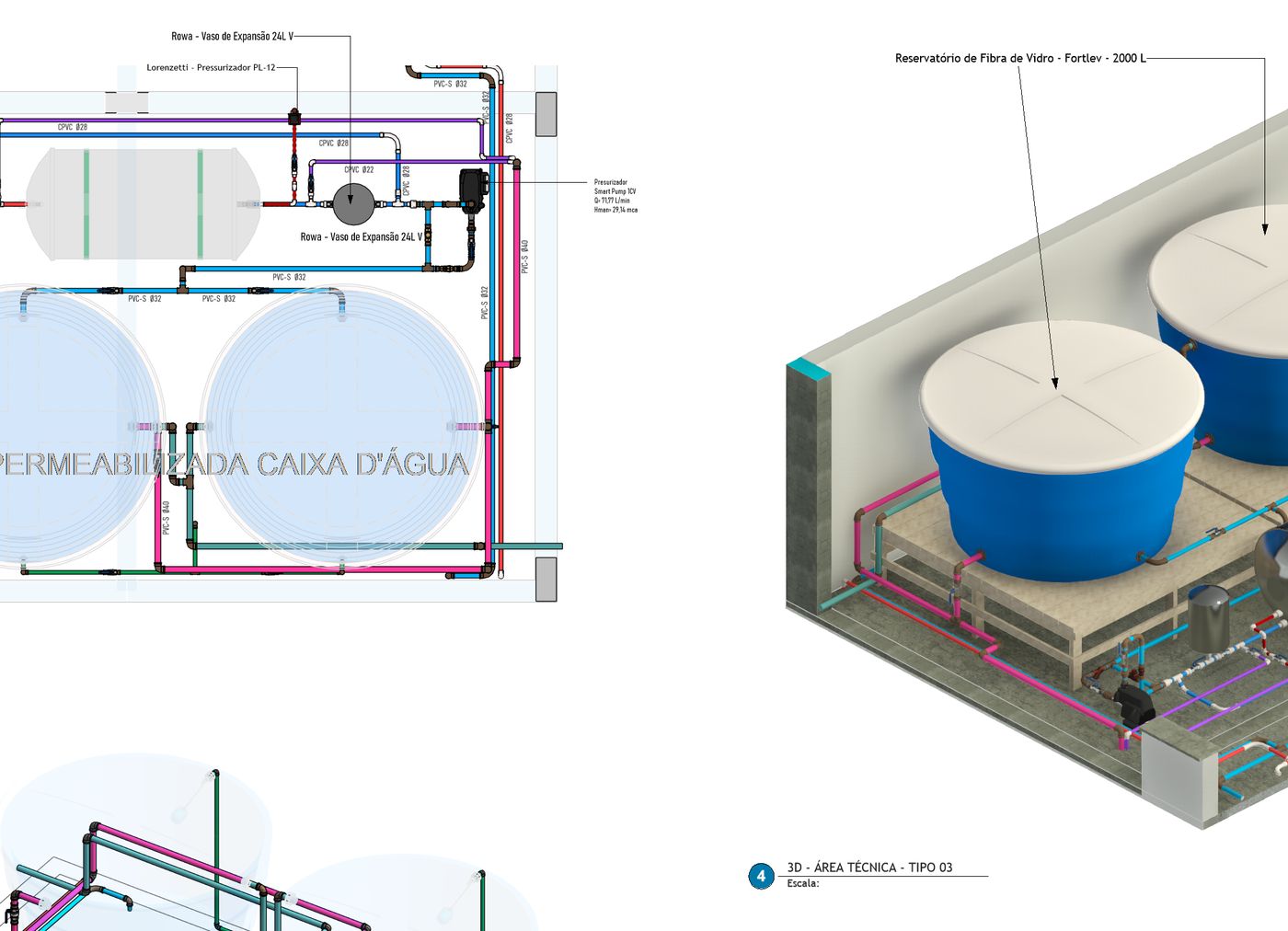

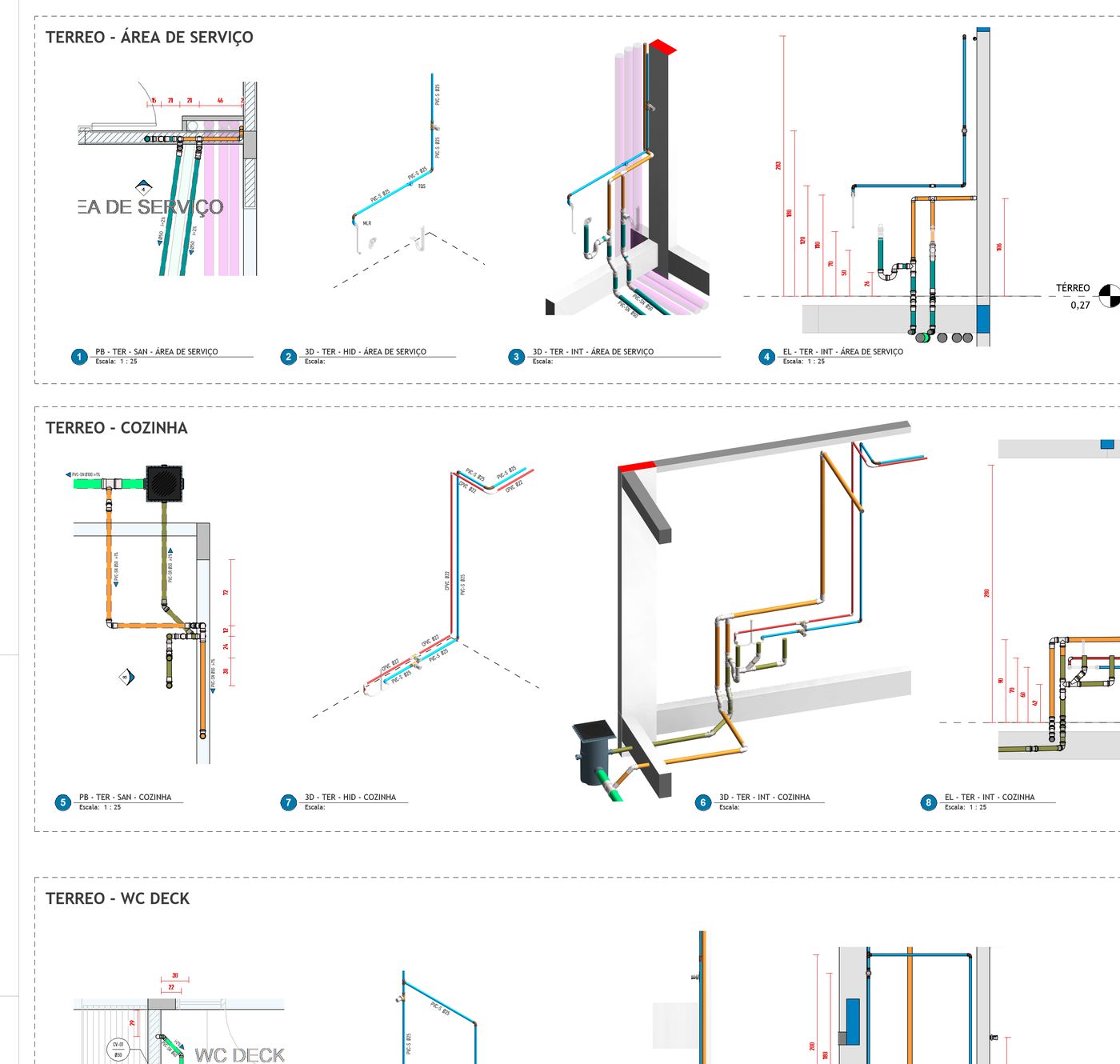

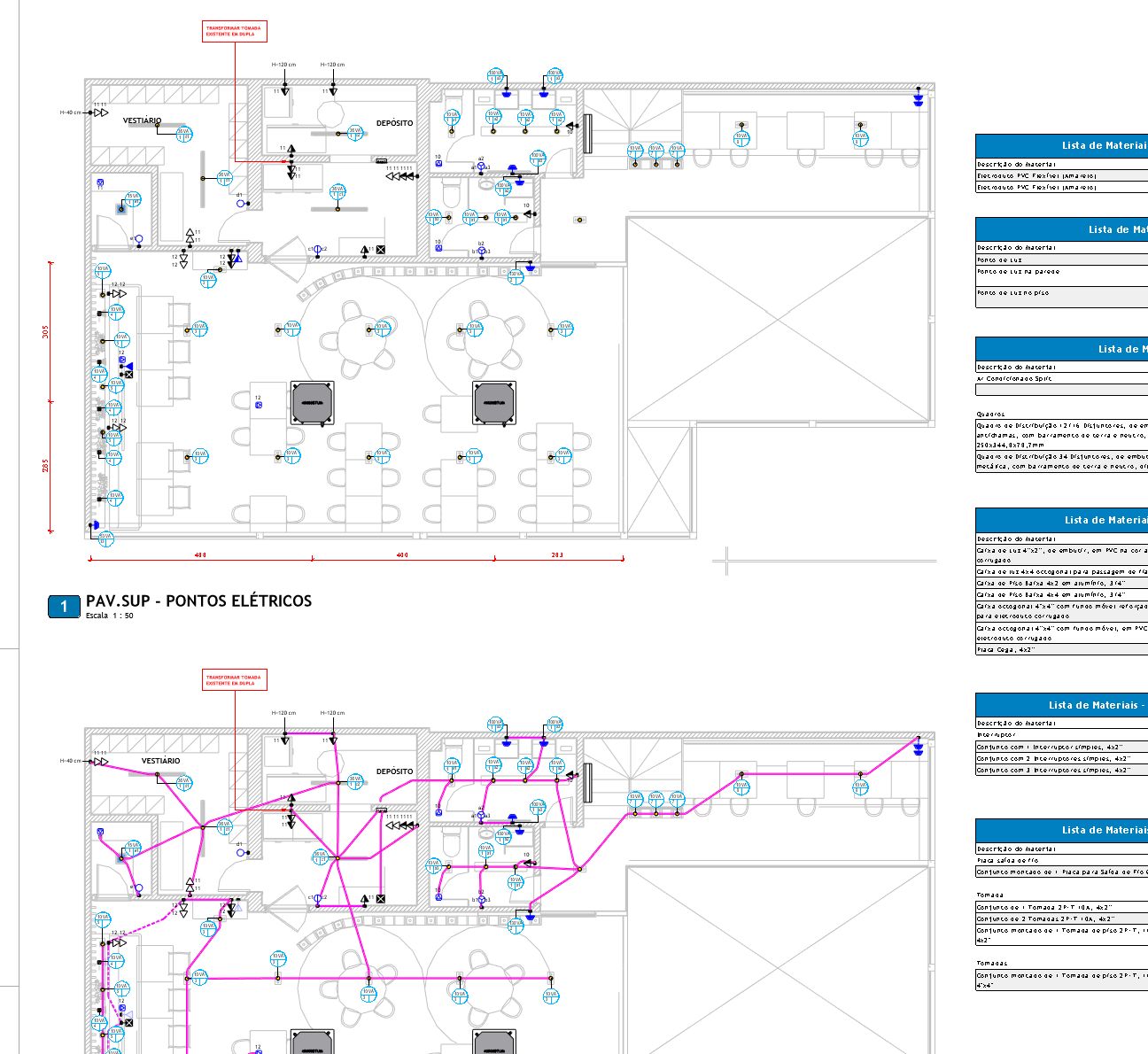

Plantas, cortes, isométricos, legendas, notas e especificações. O que o eletricista e o encanador leem na obra.
Materiais extraídos do modelo, não estimados por cima. Orçamento com menos surpresa e menos sobra.
O modelo
Percursos gerados a partir do modelo BIM: a estrutura com as instalações no lugar, cada disciplina na sua cor. É assim que se acha o problema antes de ele custar dinheiro.
Entregáveis

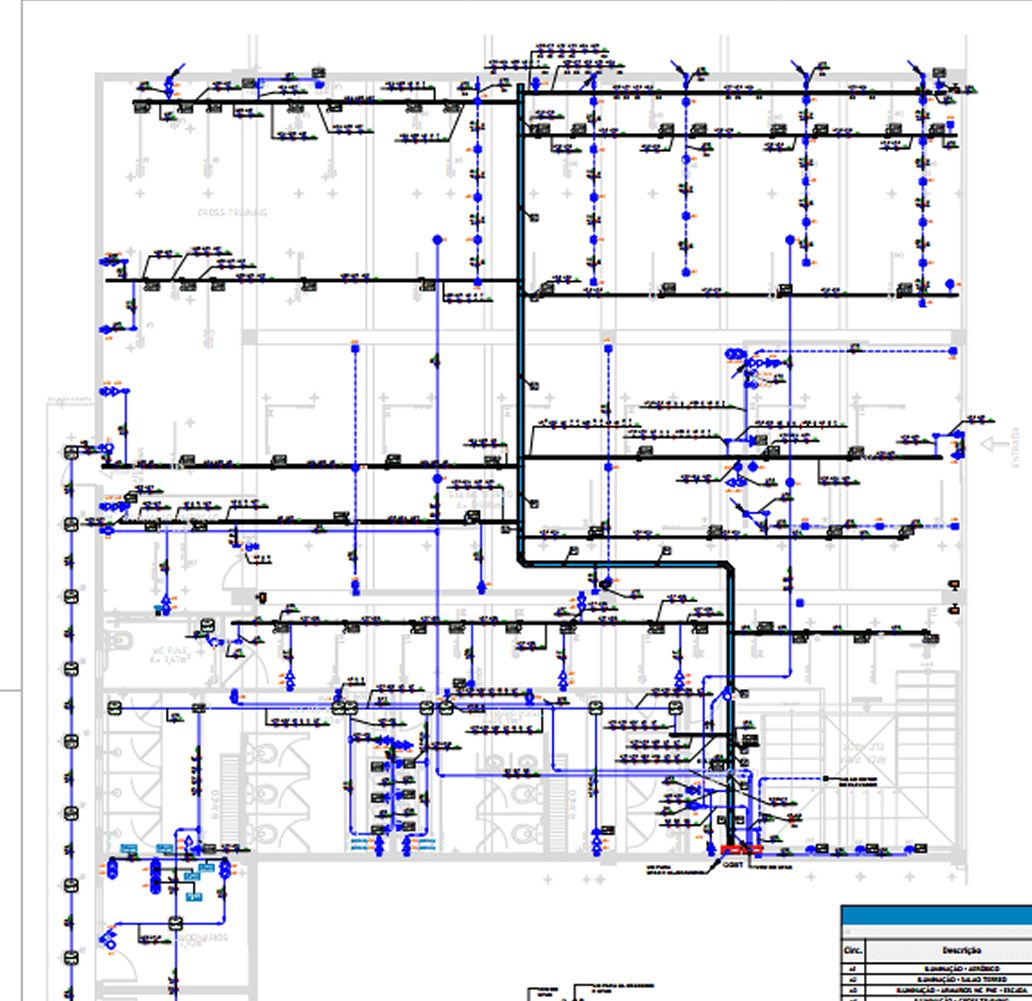

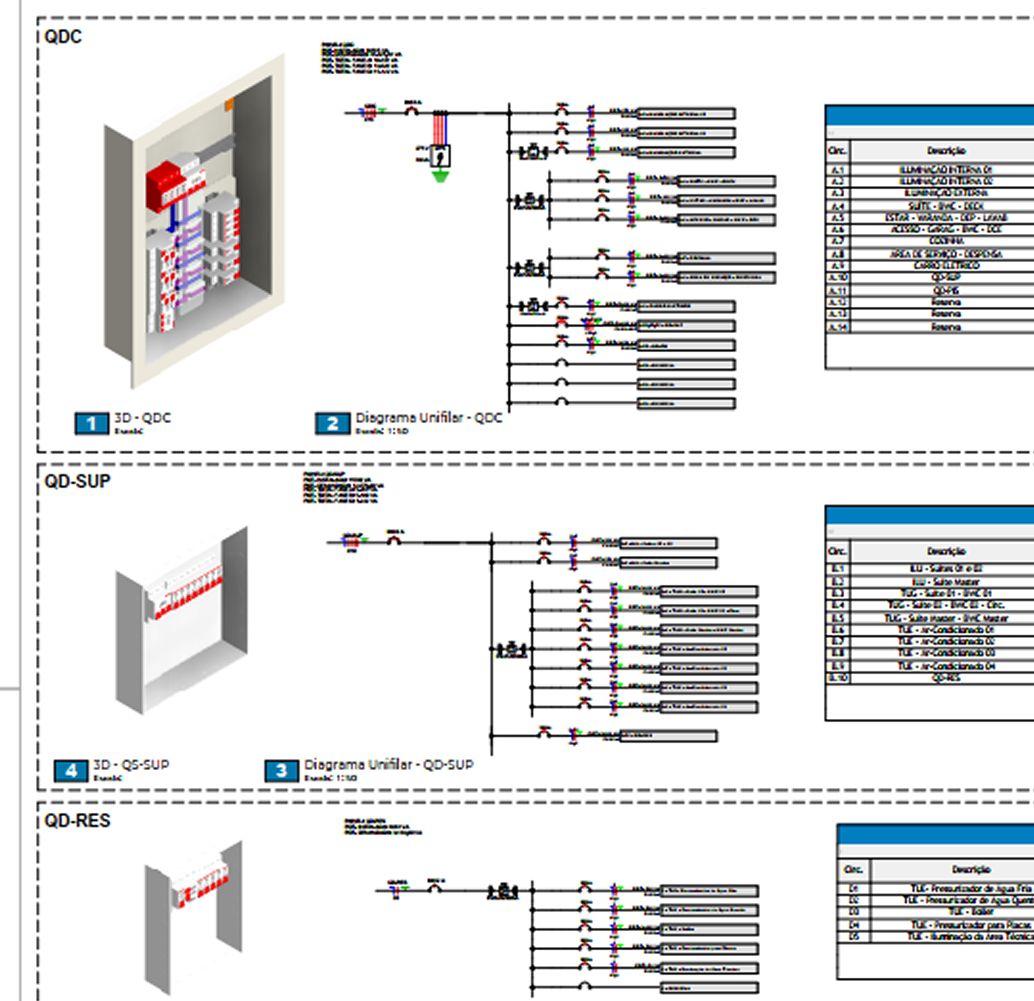

Prancha executiva com legenda, notas de projeto, normas aplicadas, especificação de cabos e eletrodutos, quadro de cargas e detalhes isométricos. Clique para ampliar.
Base normativa
As pranchas trazem as normas aplicadas explícitas, para que quem executa e quem aprova leiam a mesma regra.
Como funciona
Arquitetura, uso previsto, cargas, pontos e as restrições reais do terreno e da edificação.
Cada disciplina modelada em 3D no mesmo arquivo, com os elementos reais e não blocos genéricos.
Sobreposição das disciplinas, identificação dos conflitos e ajuste antes da emissão.
Pranchas, memoriais e quantitativos. E, se você quiser, a mesma equipe executa a obra.
Tem uma obra pra começar?
Manda a arquitetura ou conta o que você pretende construir. A gente avalia o escopo e volta com uma proposta de projeto.
